S-Track Dolphin 26 цифровой аудиопроцессор

S-Track Dolphin 26 — цифровой аудиопроцессор для точного управления акустическими системами в профессиональных звуковых инсталляциях. Устройство построено на высокопроизводительном DSP-чипе с обработкой 24 бит/48 кГц и оснащено двумя аналоговыми входами и шестью выходами, что позволяет гибко конфигурировать многополосные системы, выполнять кроссоверную фильтрацию и согласовывать отдельные излучатели в составе сложных акустических комплексов. Встроенная поддержка протокола Dante даёт возможность передавать многоканальный звук по стандартной IP-сети с минимальной задержкой и без ухудшения качества сигнала.

Основные возможности и функционал

Каждый входной канал процессора предоставляет полный комплект инструментов динамической и частотной коррекции. Регулировка усиления дополнена функцией инверсии фазы, что упрощает согласование нескольких источников сигнала. Цифровая задержка на входах достигает 180 мс, позволяя выравнивать временные расхождения в распределённых системах звукоусиления, например, при установке громкоговорителей на разном удалении от слушателя.

Входные каналы оборудованы 31-полосным графическим эквалайзером для быстрой коррекции амплитудно-частотной характеристики (АЧХ) и экспандером для подавления фоновых шумов или устранения микрофонной обратной связи в проблемных зонах. Компрессор обеспечивает сглаживание динамических пиков, предотвращая перегрузку последующих каскадов усиления.

Выходные каналы предлагают более глубокие возможности настройки. Кроссовер реализован с фильтрами Баттерворта, Бесселя и Линквица–Райли, доступные значения крутизны среза — 12, 24, 36 и 48 дБ на октаву. Это позволяет точно разделять полосы частот для многополосных акустических систем, исключая взаимное перекрытие диапазонов и фазовые искажения. Каждый выходной канал снабжён 15-полосным параметрическим эквалайзером, с помощью которого можно хирургически точно скорректировать резонансные пики или провалы, характерные для конкретных громкоговорителей и акустического оформления помещения.

Лимитер на выходах предотвращает превышение заданного порога амплитуды, защищая подключённые усилители и динамики от клиппирования и механических повреждений. Задержка в пределах 60 мс на выходных каналах используется для тонкой временной подстройки отдельных излучателей, что особенно важно в линейных массивах и системах с активными сабвуферами.

Отличительная особенность Dolphin 26 — встроенный FIR-фильтр 512-го порядка. В отличие от традиционных БИХ-фильтров (бесконечная импульсная характеристика), FIR-обработка гарантирует линейную фазовую характеристику в полосе пропускания, исключая фазовые сдвиги, которые способны размывать звуковую сцену и искажать тембр. Это критически важно при озвучивании концертных залов, театров и студийных мониторных систем, где требуется максимальная прозрачность и натуральность звучания. Пользователь может импортировать собственные коэффициенты FIR, полностью адаптируя фильтр под параметры конкретных акустических систем.

Коммутация и управление

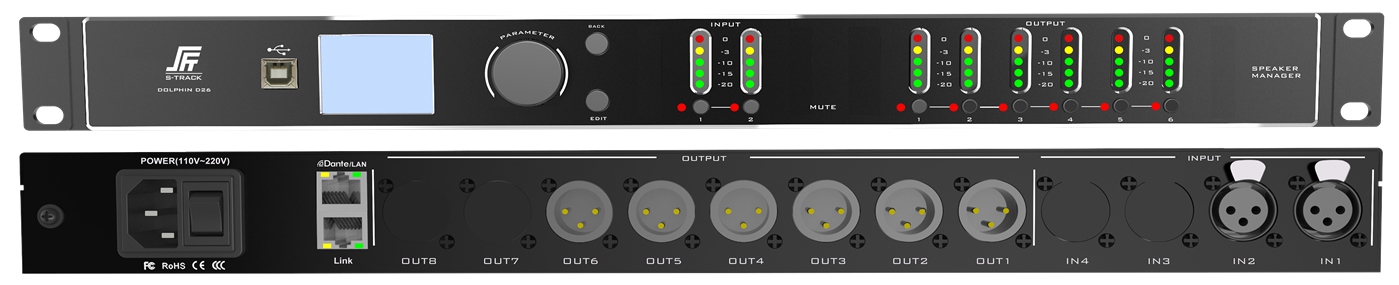

Процессор выполнен в стандартном 19-дюймовом корпусе высотой 1U. На лицевой панели расположен TFT-дисплей, отображающий текущие параметры конфигурации и уровни входных/выходных сигналов. Навигация по меню осуществляется с помощью поворотного энкодера. Для каждого канала предусмотрены светодиодные индикаторы уровня и кнопки Mute с визуальной подсветкой, что ускоряет диагностику тракта во время настройки и эксплуатации.

Задняя панель содержит два балансных входа XLR и шесть балансных выходов XLR, а также два порта RJ-45 для подключения к сети Dante и один служебный разъём RJ-45 Ethernet для удалённого управления. Кроме того, имеется порт USB-B для прямого подключения к ПК.

Конфигурирование процессора возможно несколькими способами. Основной метод — использование фирменного программного обеспечения для Windows, которое подключается по Ethernet или USB. Также доступен кроссплатформенный веб-интерфейс, совместимый с браузерами Google Chrome, Mozilla Firefox и Internet Explorer; интерфейс не требует установки дополнительного ПО и позволяет управлять устройством с любого компьютера или планшета. Для мобильных сценариев предусмотрены приложения для iOS и Android. Через эти интерфейсы можно задавать маршрутизацию сигналов, настраивать матрицу микширования, регулировать эквалайзеры, кроссоверы и динамическую обработку, а также управлять FIR-фильтрами.

Процессор поддерживает сохранение до 100 пользовательских пресетов (сцен). Это позволяет за один клик переключаться между конфигурациями, оптимизированными для разных мероприятий или площадок. Сцены можно экспортировать и импортировать, что упрощает тиражирование настроек в многозальных комплексах и ускоряет ввод системы в эксплуатацию.

Сценарии применения

Устройство ориентировано на профессиональные задачи звукоусиления и может применяться как в стационарных, так и в мобильных комплексах. Типичные варианты использования:

• Концертные залы и театры. Процессор выполняет кроссоверную развязку многополосных систем, временную синхронизацию линейных массивов и коррекцию АЧХ с учётом акустики зала. FIR-фильтр устраняет фазовые искажения, сохраняя естественность звучания оркестровых и вокальных партий.
• Караоке-клубы и домашние караоке-системы. 15-полосный параметрический эквалайзер позволяет точно настроить вокальный мониторинг, компрессор сглаживает динамические перепады голоса, а экспандер эффективно подавляет обратную связь. Возможность сохранения сцен упрощает переключение между разными наборами микрофонов и фонограммами.
• Конференц-залы и учебные аудитории. Процессор интегрируется в системы речевого оповещения и видеоконференцсвязи. Матрица микширования распределяет сигналы нескольких микрофонов на зоны озвучивания, а эквалайзер и фильтры помогают добиться разборчивости речи в помещениях с высоким уровнем реверберации.
• Рестораны, торговые центры и гостиницы. Поддержка Dante позволяет передавать фоновую музыку и объявления по единой сетевой инфраструктуре на значительные расстояния без прокладки аналоговых линий. Централизованное управление через веб-интерфейс даёт возможность оператору удалённо корректировать громкость и тембр в каждой зоне.
• Студийный мониторинг. Низкий уровень шума (–90 dBu) и минимальные нелинейные искажения (<0,002 %) в сочетании с FIR-фильтрацией делают процессор пригодным для точной настройки мониторных систем ближнего и среднего поля, где важна каждая деталь звуковой картины.

Технические преимущества

Применение 24-битного АЦП/ЦАП с частотой дискретизации 48 кГц обеспечивает динамический диапазон, достаточный для передачи самых тихих нюансов и мощных пиков без компрессии. Балансные входы и выходы с сопротивлением 20 кОм на входе и 100 Ом на выходе гарантируют высокую помехозащищённость даже при длинных линиях связи. Встроенный DSP-чип выполняет все вычисления в реальном времени с минимальной сквозной задержкой, что особенно важно для живых выступлений и мониторинга.

Металлический корпус с габаритами 440×208×44 мм и массой 1,9 кг легко монтируется в стандартную рэковую стойку и удобен для транспортировки при выездных мероприятиях. Устройство рассчитано на круглосуточную эксплуатацию в диапазоне температур от –10 до +50 °C, что позволяет использовать его в неотапливаемых технических помещениях и на открытых площадках.
